Demandez à trois fournisseurs comment fonctionne le nettoyage par ultrasons et vous obtiendrez trois variantes de la même phrase sur les ondes sonores et les minuscules bulles. Techniquement juste, mais sans intérêt pratique. Cela n’explique pas pourquoi la machine nettoie parfaitement une pièce et laisse la suivante sale. Or, une fois équipé, c’est précisément ce qui compte.
Voici le mécanisme, puis les quatre paramètres qui déterminent son efficacité sur votre pièce.

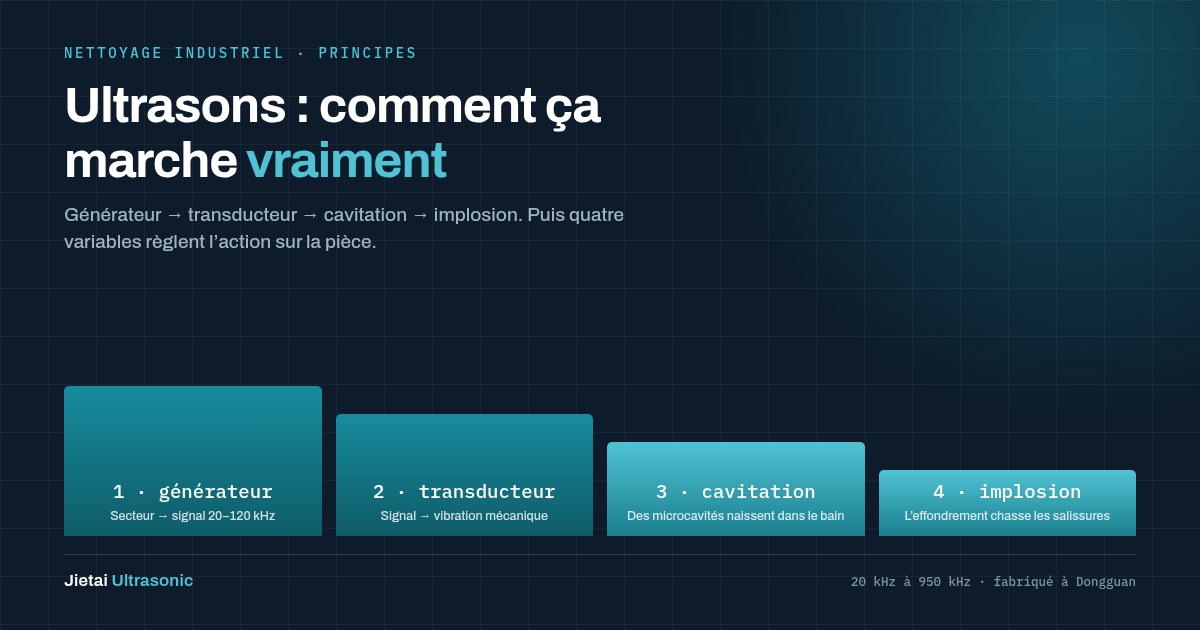

Pour comprendre le principe avant d’entrer dans le détail : un générateur alimente des transducteurs, qui font vibrer la cuve. Cette vibration crée des cavités microscopiques dans le liquide, lesquelles implosent contre la pièce. Ce sont ces implosions qui nettoient. La suite explique dans quelles conditions ce mécanisme atteint votre pièce, et pourquoi il échoue parfois.
Le déroulement réel, étape par étape
Tout nettoyeur à ultrasons suit les mêmes quatre étapes :
- Un générateur convertit l’électricité du réseau en signal électrique haute fréquence — de 20 000 à 120 000 cycles par seconde dans les applications industrielles.
- Les transducteurs, collés à la paroi de la cuve ou montés sur une plaque à l’intérieur, transforment ce signal en vibration mécanique. La céramique piézoélectrique se dilate et se contracte sous la tension appliquée : c’est cette déformation qui assure la conversion.
- La paroi de la cuve vibre et propage des ondes de pression dans le liquide, alternant compression et dépression des milliers de fois par seconde.
- La cavitation apparaît pendant la dépression : le liquide est étiré au-delà de sa cohésion et des cavités microscopiques se forment. À la compression suivante, elles implosent.
Cette implosion assure le nettoyage. Chaque bulle qui s’effondre libère une énergie infime, localisée, contre la surface qu’elle touche. Des millions de ces événements se produisent chaque seconde sur toutes les surfaces accessibles au liquide.
Pourquoi la cavitation surpasse le brossage — et ses limites
Deux propriétés donnent à la cavitation des possibilités qu’une brosse n’offrira jamais.
D’abord, elle atteint tous les endroits où pénètre le liquide. Fonds de filets, mailles, charnières ou dessous d’une bavure ne gênent pas une bulle de cavitation. C’est tout l’intérêt de cette technologie : nettoyer des géométries physiquement inaccessibles à la main.
Ensuite, elle agit sans abrasion. Aucun élément ne frotte la surface : les dimensions et les états de surface sont préservés, à condition d’adapter la fréquence et la puissance au matériau.
Les limites comptent tout autant. La cavitation n’apparaît qu’en présence de liquide, et uniquement là où parvient l’énergie acoustique. Voilà pourquoi une machine qui nettoie parfaitement des fixations dans un panier grillagé peut laisser un trou borgne intact : de l’air y reste piégé, empêchant le liquide d’entrer, donc le nettoyage. Voilà aussi pourquoi une pièce posée à plat au fond de la cuve ressort sale aux points de contact.
Les quatre paramètres qui déterminent le résultat
Le mécanisme reste le même. Vos réglages portent sur ces quatre paramètres, qui interagissent : modifier l’un impose d’ajuster les autres.
Fréquence
Une fréquence basse produit moins de bulles, mais elles sont plus grosses et plus énergétiques. Une fréquence élevée en produit beaucoup plus, nettement plus petites et moins agressives. Ainsi, 28 kHz élimine l’huile d’usinage des pièces moulées, mais provoquerait des piqûres sur un revêtement optique ; 80–120 kHz nettoie ce revêtement sans dommage, mais reste sans effet sur une huile épaisse. C’est précisément pourquoi notre gamme s’étend de 20 kHz pour les cannes vibrantes immergeables à 950 kHz pour les unités mégasoniques.
Chimie du bain
La cavitation rompt l’adhérence entre la salissure et la surface ; la solution dissout les contaminants détachés et les maintient en suspension pour éviter leur dépôt sur la pièce suivante. L’eau seule cavite bien, mais nettoie mal.
Température
Un liquide plus chaud fluidifie l’huile et active le détergent. Mais au-delà d’un certain seuil — environ 70 °C pour la plupart des procédés aqueux — les bulles se remplissent de vapeur et s’effondrent doucement au lieu d’imploser violemment. Chauffer davantage dégrade alors le nettoyage. La plupart des applications industrielles se situent à 50–65 °C.
Durée
Le nettoyage progresse vite au début, puis atteint un plateau. Si cinq minutes ne suffisent pas, vingt n’y changeront généralement rien : il faut revoir la fréquence, la chimie ou le maintien des pièces plutôt que prolonger le cycle.
Dégazage : l’étape qui explique la plupart des démonstrations décevantes
Un liquide neuf contient de l’air dissous. Ces poches d’air amortissent la cavitation : les bulles s’effondrent sur du gaz au lieu d’imploser franchement. Une cuve fraîchement remplie peut donc fonctionner bien en dessous de ses capacités pendant les premières minutes.
Chaque machine que nous livrons possède une fonction de dégazage. Son utilité est simple : l’air dissous est la cause la plus fréquente lorsqu’un nouvel utilisateur trouve le nettoyage « moins bon que lors de la démonstration ». Activez cette fonction pendant 10–20 minutes après le remplissage et après tout appoint important.
Cuves par lots, équipements immergeables et systèmes en ligne
Le mécanisme est identique quel que soit le format ; seul l’acheminement de l’énergie change. Une cuve de paillasse ou de traitement par lots possède des transducteurs collés au fond et sur les parois, adaptés aux pièces variées et aux faibles volumes. Les plaques immergeables à transducteurs et les cannes vibrantes se plongent dans une cuve existante : pratique si elle est déjà installée, trop grande pour être modifiée ou contient un liquide de procédé impossible à déplacer. Les systèmes en ligne et à convoyeur font passer les pièces par des étapes fixes sur une bande. Ils conviennent lorsque la même pièce est traitée toute la journée et que le temps de cycle est déterminant.
On nous demande quel format nettoie le mieux. Aucun ne l’emporte : tous produisent la cavitation de la même façon. Le choix dépend du débit, du volume de cuve et de la diversité des pièces à traiter, pas de la puissance de nettoyage.
Pourquoi des machines identiques donnent des résultats différents
Deux clients, le même modèle, la même chimie, des résultats radicalement différents. Comment expliquer cet écart entre deux usines utilisant le même nettoyeur à ultrasons ? Presque toujours par l’un de ces facteurs :
- Chargement. Les pièces qui se touchent, s’empilent ou reposent au fond de la cuve ne sont pas nettoyées aux points de contact. Les paniers surchargés absorbent aussi l’énergie avant qu’elle n’atteigne le centre de la charge.
- Orientation. Les trous borgnes orientés vers le bas emprisonnent durablement l’air. Retournez la pièce : le même cycle devient efficace.
- État du bain. Un bain chargé en contaminants redépose les salissures. Les résultats se dégradent progressivement, si bien que personne ne remarque le moment où il cesse de nettoyer correctement.
- Niveau de remplissage. En dessous du repère, la répartition des ondes stationnaires change et le nettoyage devient inégal dans la cuve.
Aucun de ces problèmes n’est une panne de machine, et les quatre se corrigent sans frais.
Plus de puissance nettoie-t-il toujours mieux ?
Non, et c’est souvent là que l’argent est gaspillé. Au-delà du niveau nécessaire à une cavitation stable, la puissance supplémentaire augmente surtout le risque d’érosion superficielle des métaux tendres et des sections minces. L’aluminium est le matériau qui ressort le plus souvent d’une cuve trop puissante en moins bon état qu’à l’entrée.
La puissance doit correspondre au volume de cuve et à la charge : une grande cuve nécessite une surface de transducteurs suffisante pour produire la cavitation partout, pas uniquement près des parois. C’est une question de couverture, pas d’intensité. Voilà pourquoi les plaques immergeables à transducteurs sont souvent plus adaptées à une grande cuve qu’un générateur plus puissant.
La place des ultrasons dans un procédé industriel réel
En production, le nettoyage par ultrasons constitue rarement une solution complète. Sur les lignes que nous construisons, il s’intègre à une succession d’étapes : lavage → rinçage → rinçage à l’eau déminéralisée → séchage. Agitation, aspersion ou séchage sous vide s’y ajoutent selon la géométrie. Nos lignes multi-cuves existent parce qu’une cuve unique laisse du détergent sur la pièce, et qu’un résidu de détergent est une contamination au même titre que l’huile.
Les pièces exigeant davantage qu’une immersion sont prévisibles : alésages profonds, longs passages internes, modules assemblés comportant des interstices et toute pièce soumise à une spécification écrite de comptage particulaire.
L’essai qui permet de trancher
Tout ce qui précède décrit le mécanisme. Son efficacité sur votre pièce dépend de vos salissures, de votre alliage, de votre géométrie et du degré de séchage des résidus à l’entrée dans la cuve. Aucun article ne peut déterminer ces paramètres à votre place.
Jietai Ultrasonic fabrique des équipements de nettoyage par ultrasons depuis 2003 dans sa propre usine de Dongguan. Sur la quarantaine de systèmes sur mesure que nous avons livrés, la plupart répondent à une particularité précise d’une pièce qu’une cuve standard ne pouvait pas traiter. Envoyez-nous la pièce avec ses salissures réelles. Nous la testons sur nos machines et vous communiquons la fréquence, la chimie, la température et la durée de cycle qui ont fonctionné. Nous vous indiquons aussi si l’immersion seule ne suffit pas. L’essai de nettoyage est gratuit et permet de régler en une journée ce qu’une discussion sur les spécifications peut faire durer des semaines.
