Le nettoyage des trous borgnes et des passages internes est le point faible, souvent invisible, de nombreux procédés de nettoyage de pièces. Pourquoi le nettoyage par ultrasons y laisse-t-il si souvent des résidus alors que l’extérieur ressort impeccable ?
La réponse est simple : l’immersion seule ne nettoie pas les zones que le liquide et l’énergie acoustique n’atteignent pas. Une pièce sort de cuve apparemment propre, passe au montage, mais son canal de refroidissement ou son trou taraudé contient encore des copeaux, du fluide de coupe ou de la pâte à roder. Personne ne le remarque avant un grippage en aval. Voici comment atteindre réellement ces zones.
Pourquoi la cavitation s’arrête à l’entrée d’un trou
Le nettoyage par ultrasons repose sur la formation et l’implosion de bulles de cavitation contre la surface. Deux conditions doivent y être réunies : la présence de liquide et l’arrivée d’énergie acoustique. Un trou borgne compromet les deux.
Lorsqu’une pièce sèche entre dans la cuve, de l’air reste piégé au fond de chaque cavité borgne. Le liquide ne peut pas le chasser entièrement, faute d’issue : le trou n’a qu’une ouverture, occupée par le liquide qui tente d’entrer. La poche d’air subsiste. En dessous, aucun nettoyage ne se produit.
L’énergie acoustique s’atténue également. Elle se propage bien dans un liquide dégagé, mais chute fortement lorsqu’elle doit contourner un angle ou parcourir un canal étroit. Au fond d’un passage long et étroit, seule une fraction de l’énergie reçue par la surface extérieure parvient à destination. La pièce est propre là où elle est visible, sale ailleurs : une combinaison particulièrement problématique, puisque le contrôle visuel la déclare conforme.
Les géométries les plus difficiles à nettoyer
- Canaux de refroidissement internes des outils et des broches. Longs, étroits, souvent dotés de changements de section, ils accumulent un mélange de liquide de refroidissement et de particules fines séché sur place.
- Trous borgnes taraudés. Les fonds de filet retiennent les copeaux, et la géométrie emprisonne durablement l’air.
- Intersections de perçages croisés dans les blocs hydrauliques et les corps de vanne. Les bavures à l’intersection accrochent les copeaux, précisément là où l’écoulement est le plus faible.
- Alésages profonds après honage. Les résidus de honage adhèrent à la texture de surface que cette opération visait justement à créer.
- Modules assemblés comportant des interstices internes. L’eau de rinçage remplit les interstices, puis réapparaît sous forme de taches.
Les méthodes qui éliminent réellement les résidus
Aucune technique ne résout tout à elle seule. Chaque méthode efficace agit sur l’un de ces deux leviers : évacuer l’air ou faire circuler le liquide dans la cavité, plutôt que devant son ouverture.
1. Orientation et maintien des pièces : la correction la moins coûteuse
Les trous borgnes ne doivent pas être orientés vers le bas. Maintenez la pièce avec les ouvertures vers le haut ou sur le côté, pour laisser l’air remonter pendant l’immersion. Cette correction ne coûte rien et traite la cause méconnue la plus fréquente des échecs de nettoyage. Si les résultats varient selon l’opérateur, c’est généralement l’explication : le chargement du panier diffère.
2. Agitation verticale et relevage
Le déplacement vertical du panier dans le bain force le renouvellement du liquide dans les cavités. Nos lignes multi-cuves et machines à relevage exécutent ce mouvement selon un cycle programmé, pour un traitement identique de chaque panier. L’immersion statique dépend de la diffusion, beaucoup trop lente dans un passage profond.
3. Aspersion dirigée dans les passages
Pour les canaux de refroidissement et les alésages de cylindre, l’immersion seule ne suffit pas : il faut un écoulement dans le canal. Plusieurs de nos lignes pour l’industrie automobile associent donc des cuves à ultrasons à une étape d’aspersion, avec des buses orientées dans l’alésage. La machine de nettoyage de tubes de vérins hydrauliques que nous avons construite fonctionne ainsi : le lavage dirigé dans l’alésage évacue les résidus de honage laissés par l’immersion.
4. Dégazage du bain : indispensable ici
Une cuve fraîchement remplie contient de l’air dissous qui absorbe l’énergie de cavitation. Sur les surfaces dégagées, cela peut passer inaperçu. Dans les cavités borgnes, où l’énergie est déjà limitée, cela détermine si le trou sera nettoyé ou non. Lancez un cycle de dégazage avant la première charge et après chaque remplissage.
5. Séchage sous vide pour le liquide restant
Le liquide entré dans une cavité borgne doit en ressortir. L’air chaud n’évacue pas l’eau de rinçage d’une poche profonde dans un délai raisonnable. L’eau restante s’évapore ensuite, laissant des dépôts minéraux précisément là où le contrôle est impossible. Le séchage sous vide abaisse le point d’ébullition pour évacuer le liquide piégé sous forme de vapeur. Nos systèmes sous vide à sept cuves pour composants d’écrans répondent spécifiquement à ce problème.
Une machine plus puissante résout-elle le problème ?
C’est la question la plus fréquente, et la réponse est généralement non. Doubler la puissance de la cuve augmente l’intensité de cavitation dans tout le bain, mais ne chasse pas l’air d’une poche borgne et ne pousse pas le liquide dans un canal étroit. En revanche, cela accroît le risque d’endommager la surface extérieure, déjà propre.
Une puissance supplémentaire aide réellement pour les grandes pièces dans de grandes cuves, lorsque l’énergie n’atteint tout simplement pas l’extrémité du panier. Il s’agit alors d’un problème de couverture, et l’ajout de plaques immergeables à transducteurs sur d’autres faces le résout généralement à moindre coût qu’un remplacement de machine.
Pour les géométries internes, investissez plutôt dans le mouvement : agitation, aspersion et séchage. Sur les pièces percées, une cuve de puissance modeste avec relevage programmé et poste d’aspersion nettoiera mieux qu’une cuve statique beaucoup plus puissante.
La chimie compte davantage que sur les surfaces dégagées
Sur une face accessible, même un détergent médiocre est constamment renouvelé par la circulation du bain. Dans un trou borgne, le faible volume de liquide qui pénètre se sature rapidement, puis cesse d’agir. Les pièces à géométrie interne répondent donc souvent mieux à un changement de chimie qu’à une augmentation de puissance ultrasonore.
Deux points pratiques. Un liquide moins visqueux pénètre plus facilement dans les passages étroits. C’est notamment pourquoi le nettoyage aux hydrocarbures surpasse parfois les systèmes aqueux dans les alésages profonds, malgré une énergie de cavitation inférieure. La température aide également, jusqu’à un certain seuil : le liquide chaud est plus fluide et dissout l’huile plus vite, mais au-delà de l’optimum, la cavitation se dégrade. Chauffer davantage n’améliore donc pas systématiquement le résultat.
Si vous utilisez une machine de paillasse et peinez à nettoyer les trous taraudés, modifier la chimie et l’orientation est presque toujours l’essai le moins coûteux à réaliser en premier.
Comment vérifier l’efficacité du nettoyage
Le contrôle visuel ne permet pas de valider la propreté d’un trou borgne : c’est tout le problème. Voici les contrôles pratiques qui fonctionnent :
- Rinçage au solvant et filtration. Rincez le passage avec un solvant propre, recueillez-le sur une membrane filtrante et inspectez celle-ci. C’est le contrôle qui fournit la réponse la plus concrète.
- Inspection endoscopique. Plus lente, elle montre l’emplacement réel des résidus et aide à distinguer un problème de maintien des pièces d’un manque d’énergie.
- Pesée avant et après. Sommaire, elle détecte néanmoins les défauts de nettoyage majeurs sur un lot.
- Coupe destructive. Si la pièce peut être découpée, en sacrifier une du lot permet de trancher rapidement.
L’enchaînement des opérations qui fonctionne

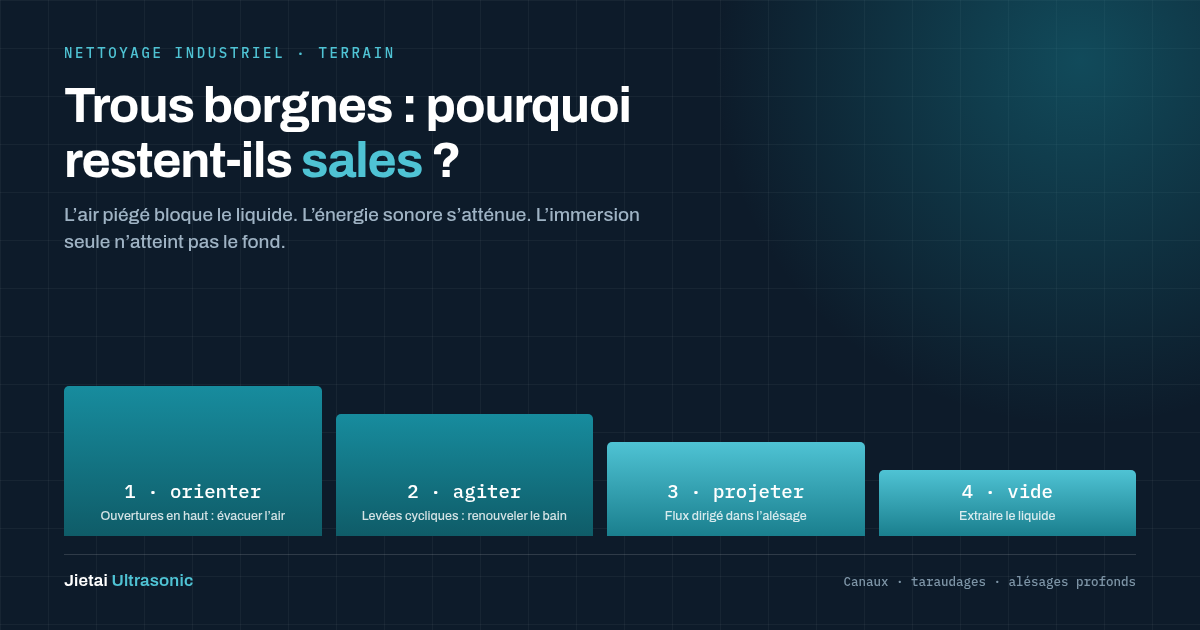

Pour les pièces comportant des géométries internes importantes, la séquence donnant des résultats réguliers est la suivante : orienter la pièce pour évacuer l’air → bain à ultrasons dégazé avec agitation verticale → aspersion dirigée dans les passages → rinçage → séchage sous vide ou à air pulsé adapté à la géométrie.
Omettez l’une de ces quatre étapes, et le défaut apparaîtra au montage plutôt qu’au contrôle. C’est là qu’il coûte cher.
Envoyez la pièce plutôt que le plan
Les géométries internes sont le cas où les spécifications sont les moins utiles et l’essai sur échantillon le plus instructif. Un plan décrit la géométrie, mais ne montre ni le comportement des résidus, ni leur état de séchage, ni si votre procédé actuel est déjà proche du résultat souhaité.
Jietai Ultrasonic construit des lignes de nettoyage depuis 2003. Quarante des systèmes sur mesure que nous avons livrés ont été créés parce qu’une cuve standard n’atteignait pas certaines zones. Envoyez-nous la pièce avec ses salissures réelles : nous la traiterons, puis la découperons ou l’inspecterons par endoscope si nécessaire, et vous communiquerons la fréquence, l’agitation, la configuration d’aspersion et le séchage efficaces. L’essai de nettoyage est gratuit. Si l’immersion seule ne suffit pas, nous vous le dirons plutôt que de vous vendre une cuve inadaptée.
