Fréquence de nettoyage par ultrasons : 28, 40 ou 80 kHz

Le choix de la fréquence de nettoyage par ultrasons est souvent le premier critère négligé à l’achat. Pourtant, il détermine si le procédé nettoie efficacement ou abîme les pièces à votre insu. Une fréquence inadaptée peut vous faire perdre vingt minutes sans éliminer l’huile d’usinage, ou laisser un lot d’aluminium terne et piqué alors que sa surface était intacte avant immersion. Voici ce que ces valeurs signifient en atelier et comment choisir avant d’acheter une cuve.

Ce que décrit réellement la fréquence

Le nettoyage par ultrasons repose sur la cavitation. Les transducteurs propagent des ondes de pression dans le liquide : de minuscules bulles se forment pendant la phase de dépression, puis s’effondrent pendant la phase de compression. Cet effondrement assure le nettoyage. La fréquence définit le nombre de cycles par seconde, ce qui modifie à la fois la taille des bulles et l’énergie libérée par chacune lors de son implosion.

À basse fréquence, les bulles sont moins nombreuses, plus grosses et plus énergiques. À haute fréquence, elles sont beaucoup plus nombreuses, plus petites et bien moins agressives. Ce compromis explique presque tous les choix de fréquence en nettoyage industriel. Tout ce qui suit en découle.

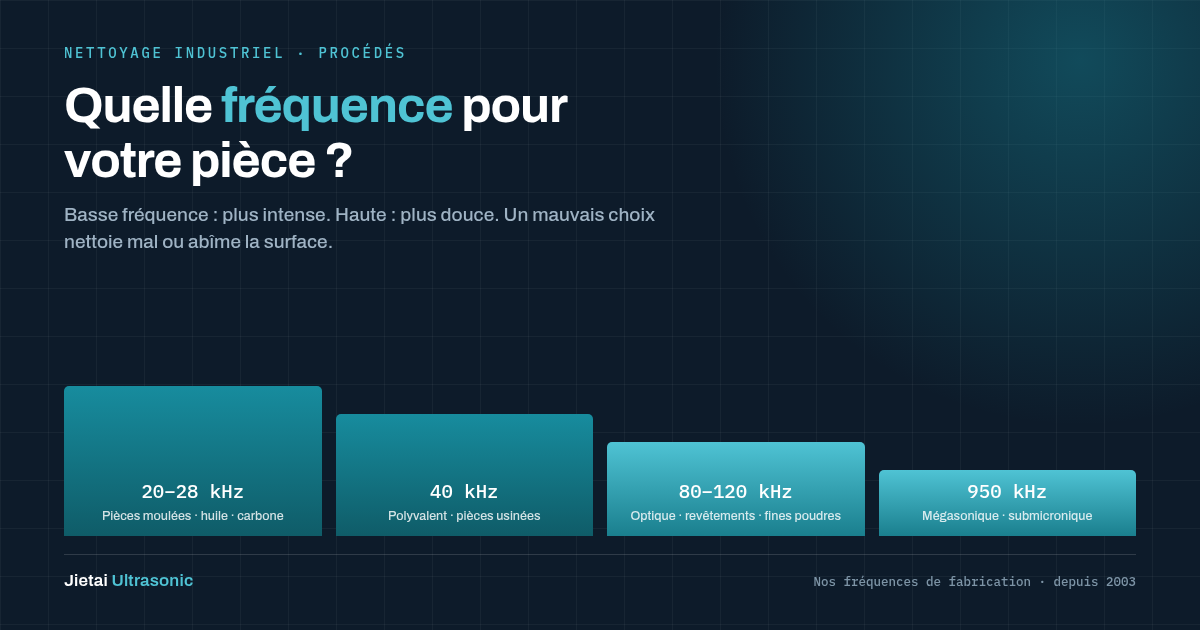

Les plages de fonctionnement et leurs applications

Ces plages ne sont pas théoriques. Ce sont les fréquences de nos équipements : nos cannes vibrantes immergeables à transducteurs fonctionnent à 20, 28 et 35 kHz ; nos lignes de production multi-cuves standard à 28/40 kHz ; notre gamme de paillasse à trois fréquences atteint 80 et 120 kHz ; et nos unités mégasoniques fonctionnent autour de 950 kHz.

Comment choisir sans tâtonner

Procédez dans cet ordre. La personne qui traite les pièces connaît généralement déjà les quatre réponses.

1. Quelle est la salissure ? Huile d’usinage, lubrifiant d’étirage, cire de lustrage et dépôts carbonés nécessitent l’énergie du 28 kHz. Empreintes digitales, poussière, résidus de polissage et particules fines n’en ont pas besoin.
2. Quelle est la surface ? L’acier nu et les pièces de fonderie supportent une cavitation agressive. L’aluminium, les finitions métallisées, les surfaces polies, les revêtements optiques et les pièces à parois minces ne la supportent pas. C’est là que surviennent les dommages, généralement découverts après le traitement d’un lot entier.
3. Les résidus font-ils l’objet d’une spécification écrite ou d’un contrôle visuel ? Un comptage particulaire ou une classe de propreté oriente généralement vers une fréquence supérieure et davantage d’étapes de rinçage. Un critère visuel l’exige rarement.
4. Vos pièces couvrent-elles les deux extrêmes ? Dans ce cas, une cuve à double fréquence coûte moins cher que deux machines et évite la tentation de tout traiter avec le même réglage.

Fréquence par famille de pièces : nos observations en pratique

Sur les lignes sur mesure que nous avons livrées — quarante installations non standard dans six secteurs industriels — les mêmes tendances se retrouvent. Elles constituent un point de départ, sans remplacer un essai sur vos propres pièces.

• Acier usiné et pièces de fonderie — 28 kHz. L’huile d’étirage et les copeaux s’éliminent rapidement, et la surface supporte cette énergie.
• Aluminium et pièces à revêtement métallique — 40 kHz, en surveillant la durée du cycle. L’aluminium est le matériau qui ressort le plus souvent de la cuve dans un état de surface dégradé.
• Composants moteur avec dépôts carbonés — 28 kHz, avec chauffage et cycles prolongés. Les dépôts carbonés comptent parmi les rares salissures pour lesquelles davantage d’énergie apporte un réel bénéfice.
• Roulements et assemblages de précision — 40 kHz, puis rinçage dédié. Les résidus de détergent comptent davantage que les dernières traces d’huile.
• Composants optiques, lentilles, verre traité — 80 kHz ou plus, à faible puissance. Le revêtement dicte le choix.
• Plaquettes de semi-conducteurs et propreté submicronique — mégasonique, après élimination des salissures grossières par un nettoyage conventionnel.
• Instruments médicaux à articulations et canaux internes — 40 kHz avec agitation, car leur géométrie piège des salissures que la fréquence seule ne permet pas d’atteindre.

Trois erreurs qui coûtent plus cher que la machine

Tout traiter à la fréquence la plus basse disponible. C’est le réglage le plus rapide sur les salissures tenaces : il devient donc le réglage par défaut. Puis un lot d’aluminium ou de pièces métallisées ressort terne, piqué ou attaqué. Les dommages de cavitation ressemblent à une attaque chimique. On incrimine généralement d’abord le détergent, mais le remplacer ne résout rien.

Attendre d’une haute fréquence le travail d’une basse fréquence. À 80 kHz, l’huile d’usinage ne s’élimine pas dans un temps de cycle raisonnable. Face à cet échec, le réflexe courant consiste à augmenter la température ou la concentration. Aucune de ces mesures ne traite la cause, et toutes deux coûtent de l’argent.

Négliger le dégazage. Un bain fraîchement rempli contient de l’air dissous qui absorbe l’énergie de cavitation. Les résultats des premières minutes ne reflètent pas les capacités réelles de la machine. Évaluer une fréquence sur cette base, c’est décider à partir de données faussées. C’est aussi la raison la plus fréquente pour laquelle une machine neuve « nettoie moins bien que lors de la démonstration ».

La fréquence est une des quatre variables du procédé

Fréquence, chimie, température et durée fonctionnent ensemble : modifier l’une impose de revoir le réglage des autres.

Augmenter la température accroît l’activité de la plupart des détergents, mais, passé un certain seuil, dégrade la cavitation elle-même. Chauffer davantage n’améliore donc pas systématiquement le nettoyage : au-delà d’un optimum, il devient moins efficace. Dépasser la plage de concentration prévue par la formulation gaspille du produit et peut attaquer certains alliages que l’on cherche à préserver. Allonger les cycles ne compense pas une fréquence inadaptée ; cela prolonge simplement l’exposition aux mauvaises conditions.

Lorsqu’un procédé fonctionne, consignez les quatre paramètres ensemble. Cette combinaison constitue le procédé. Elle permet aussi de reproduire les résultats avec un autre opérateur, lors d’une autre équipe de travail. Dans la plupart des usines, c’est là que se situe la difficulté réelle, plus que dans le nettoyage lui-même.

Quand la conception de la cuve influe sur le choix

Un autre paramètre figure rarement sur les fiches techniques : la position des pièces dans la cuve. La cavitation nettoie uniquement les surfaces auxquelles le liquide et l’énergie acoustique peuvent accéder. Une pièce posée au fond reste sale à ses points de contact. Des pièces empilées les unes contre les autres ne sont pas nettoyées à leurs interfaces. Un composant appuyé contre la paroi peut être à la fois mal nettoyé et marqué.

Si les résultats varient au sein d’un même panier, examinez d’abord le maintien des pièces, avant la fréquence ou la chimie. Nous avons vu davantage de procédés corrigés en modifiant le positionnement des pièces qu’en changeant de machine.

En cas de doute, faites un essai

Le choix de fréquence est l’une des rares décisions qu’un essai sur échantillon peut trancher en une journée, alors qu’un débat sur le cahier des charges peut durer des semaines. Jietai Ultrasonic fabrique des équipements de nettoyage depuis 2003 dans sa propre usine de Dongguan. Pour un nouveau client, notre contribution la plus utile n’est généralement pas un devis.

Envoyez-nous votre pièce avec ses salissures réelles. Nous la traitons sur nos machines, puis vous la renvoyons en précisant la fréquence, la chimie, la température et la durée du cycle utilisées. Si une fréquence a endommagé la surface, nous vous le signalons aussi : vous devez le savoir avant d’acheter une cuve. Découvrez le déroulement de l’essai de nettoyage gratuit.

C’est plus utile que n’importe quel tableau, y compris celui-ci, car l’essai porte sur votre pièce, et non sur une pièce représentative.
