Elegir la frecuencia de limpieza por ultrasonidos suele ser la primera especificación que los compradores pasan por alto, aunque determina si el proceso funciona o deteriora las piezas sin que se advierta. Una frecuencia incorrecta puede significar veinte minutos sin eliminar el aceite de mecanizado, o un lote de aluminio que sale del tanque con una superficie mate y picada que antes no tenía. Veamos qué significan estas cifras en planta y cómo elegir antes de comprar un tanque.
Qué describe realmente la frecuencia
Un equipo de limpieza por ultrasonidos funciona mediante cavitación. Los transductores generan ondas de presión en el líquido: se forman pequeñas burbujas durante la fase de baja presión y colapsan durante la de alta presión. Ese colapso produce la limpieza. La frecuencia determina cuántos ciclos se repiten por segundo, modificando tanto el tamaño de las burbujas como la energía que libera cada una al implosionar.
Una frecuencia baja produce menos burbujas, más grandes y enérgicas. Una frecuencia alta genera muchas más, mucho más pequeñas y suaves. Este equilibrio explica casi todas las decisiones sobre frecuencia en limpieza industrial. Todo lo que sigue parte de él.

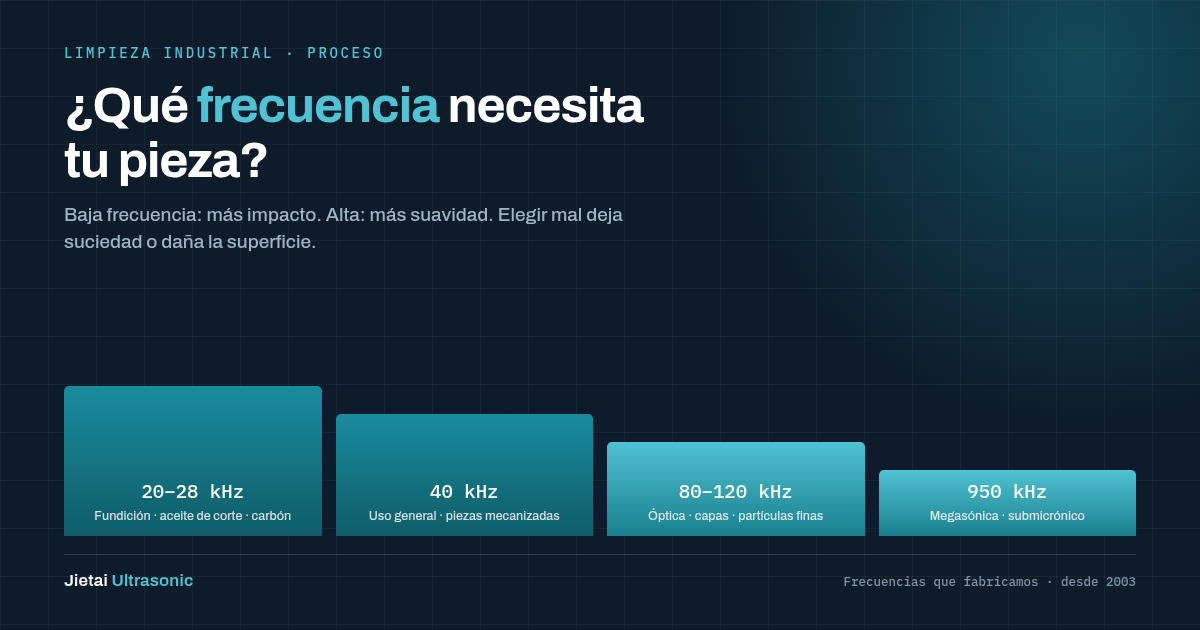

Rangos de trabajo y aplicaciones
| Rango | Comportamiento de las burbujas | Aplicaciones adecuadas | Riesgo de una elección incorrecta |
|---|---|---|---|
| 20–28 kHz | Burbujas grandes, colapso de alta energía | Aceite de mecanizado abundante, carbonilla, piezas fundidas, cascarilla de soldadura, piezas grandes de acero | Picaduras en metales blandos; erosión de recubrimientos metálicos y superficies pulidas |
| 40 kHz | Equilibrado: rango de uso general | La mayoría de las piezas mecanizadas, elementos de fijación, rodamientos, herramientas y cargas variadas | Más lento que 28 kHz para carbonilla fuertemente adherida |
| 80–120 kHz | Burbujas pequeñas, numerosas y suaves | Componentes ópticos, superficies recubiertas, películas delgadas, partículas finas | No elimina por sí solo grasa abundante ni aceite de mecanizado |
| Megasónico, alrededor de 950 kHz | Acción de barrido, energía de implosión mínima | Partículas submicrométricas en obleas y superficies ópticas | No sirve como etapa de eliminación de suciedad gruesa |
Estos rangos no son teóricos. Son las frecuencias con las que fabricamos: nuestras varillas de transductores sumergibles trabajan a 20, 28 y 35 kHz; las líneas multitanque de producción estándar se fabrican a 28/40 kHz; la serie de sobremesa de tres frecuencias alcanza 80 y 120 kHz; y los equipos megasónicos funcionan cerca de 950 kHz.
Cómo elegir sin hacer suposiciones
Siga este orden. Quien procesa las piezas normalmente ya conoce las cuatro respuestas.
- ¿Qué suciedad hay que eliminar? El aceite de mecanizado, los compuestos de estirado, la cera de abrillantado y la carbonilla necesitan la energía de 28 kHz. Las huellas, el polvo, los residuos de pulido y las partículas finas no.
- ¿Cómo es la superficie? El acero sin recubrimiento y las piezas fundidas toleran una cavitación intensa. El aluminio, los acabados metalizados, las superficies pulidas, los recubrimientos ópticos y las piezas de paredes delgadas no: aquí se producen daños, generalmente descubiertos después de procesar un lote completo.
- ¿Existe una especificación escrita de residuos o basta una inspección visual? Un límite de partículas o una clase de limpieza normalmente exige mayor frecuencia y más etapas de enjuague. Un criterio visual rara vez lo requiere.
- ¿La variedad de piezas abarca ambos extremos? En ese caso, un tanque de doble frecuencia cuesta menos que dos máquinas y evita la tentación de procesarlo todo con el mismo ajuste.
Frecuencia por familia de piezas: nuestra experiencia práctica
En las líneas a medida que hemos entregado —cuarenta sistemas no estándar para seis sectores— se repiten los mismos patrones. Son un punto de partida, no sustituyen las pruebas con su propia pieza.
- Acero mecanizado y piezas fundidas: 28 kHz. El aceite de estirado y las virutas se desprenden rápidamente, y la superficie tolera esa energía.
- Aluminio y piezas con recubrimiento metálico: 40 kHz, vigilando la duración del ciclo. El aluminio es el material que con mayor frecuencia sale del tanque con peor aspecto del que tenía al entrar.
- Componentes de motor con depósitos de carbonilla: 28 kHz, con calentamiento y ciclos más largos. La carbonilla es una de las pocas suciedades para las que aumentar la energía realmente ayuda.
- Rodamientos y conjuntos de precisión: 40 kHz, seguidos de un enjuague específico. El detergente residual importa más que la última traza de aceite.
- Componentes ópticos, lentes y vidrio recubierto: 80 kHz o más, con baja potencia. El recubrimiento determina la elección.
- Obleas y limpieza submicrométrica: limpieza megasónica, después de que la limpieza convencional haya eliminado la suciedad gruesa.
- Instrumental médico con articulaciones y conductos internos: 40 kHz con agitación, porque la geometría retiene suciedad a la que la frecuencia por sí sola no llega.
Tres errores que cuestan más que la máquina
Procesarlo todo a la frecuencia más baja disponible. Es el ajuste más rápido para suciedad intensa, así que acaba siendo el habitual. Hasta que entra un lote de aluminio o piezas recubiertas y sale mate, con picaduras o con la superficie atacada. El daño por cavitación parece un problema químico, por lo que primero suele culparse al detergente, pero cambiarlo no resuelve nada.
Esperar que una frecuencia alta haga el trabajo de una baja. A 80 kHz no se elimina aceite de mecanizado en un tiempo de ciclo razonable. Cuando falla, la reacción habitual es aumentar la temperatura o la concentración. Ninguna medida corrige la causa y ambas cuestan dinero.
Omitir la desgasificación. Un baño recién preparado contiene aire disuelto que absorbe energía de cavitación. Los resultados de los primeros minutos tras el llenado no reflejan la capacidad real del equipo. Evaluar una frecuencia con esos resultados significa decidir con datos incorrectos. Es la causa más habitual de que una máquina nueva «no funcione tan bien como en la demostración».
La frecuencia es una de cuatro variables, no todo el proceso
Frecuencia, química, temperatura y tiempo actúan conjuntamente: cambiar una modifica los valores necesarios de las demás.
Aumentar la temperatura mejora la actividad de la mayoría de los detergentes, pero, superado cierto punto, perjudica la propia cavitación. Más calor no equivale a una mejora lineal: existe un máximo a partir del cual la limpieza empeora. Elevar la concentración por encima del rango previsto en la formulación desperdicia producto y, en algunas aleaciones, comienza a atacar la superficie que se pretende proteger. Alargar los ciclos no compensa una frecuencia incorrecta; solo prolonga la exposición a condiciones inadecuadas.
Cuando un proceso funcione, registre las cuatro variables juntas. Esa combinación es el proceso. También permite repetir los resultados cuando otro operario utiliza la máquina en otro turno, que es el verdadero problema en la mayoría de las plantas, más que la limpieza en sí.
Cuándo el diseño del tanque cambia la elección
Hay otra variable que las fichas técnicas rara vez mencionan: la colocación de la pieza dentro del tanque. La cavitación solo limpia superficies a las que el líquido llega con energía acústica. Una pieza apoyada en el fondo no se limpia en la zona de contacto. Las piezas apiladas unas contra otras no se limpian donde se tocan. Un componente presionado contra la pared puede quedar mal limpio y marcado.
Si los resultados varían dentro de una misma cesta, lo primero que debe revisarse es la sujeción y colocación de las piezas, antes que la frecuencia o la química. Hemos visto más procesos corregidos al cambiar cómo se sujetan las piezas que al cambiar de máquina.
Ante la duda, haga una prueba
Elegir la frecuencia es una de esas decisiones que una prueba con muestras resuelve en un día, mientras que discutir especificaciones puede llevar semanas. Jietai Ultrasonic fabrica equipos de limpieza desde 2003 en su propia fábrica de Dongguan, y lo más útil que solemos hacer por un cliente nuevo no es preparar un presupuesto.
Envíenos la pieza real con su suciedad real. La probamos en nuestras máquinas y se la devolvemos indicando la frecuencia, la química, la temperatura y el tiempo de ciclo utilizados. Si alguna frecuencia dañó la superficie, también se lo comunicamos: necesita saberlo antes de comprar el tanque. Así funciona la prueba gratuita de limpieza.
Es más útil que cualquier tabla, incluida esta, porque se prueba su pieza y no una pieza representativa.
